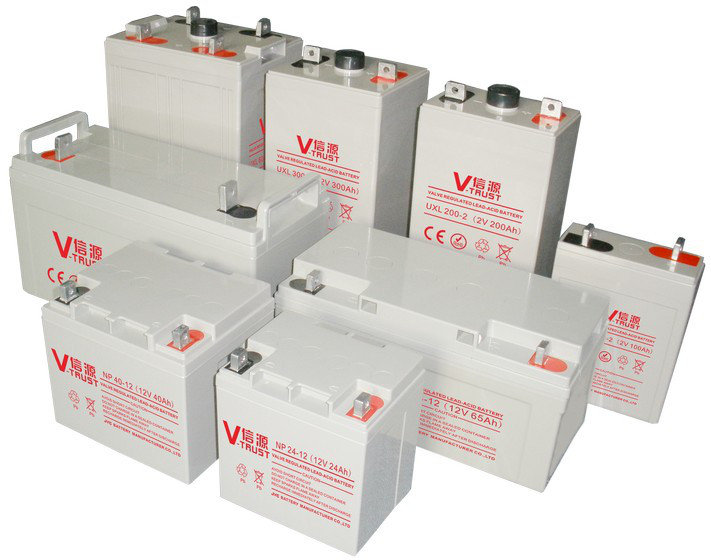

美国信源蓄电池连接讲解图

美国信源蓄电池连接讲解图

32 节信源蓄电池连接图

4 只信源蓄电池串联 48V 连接图

8 只信源蓄电池串联 96V 连接图

    注：1、取出电池柜找出电池柜底板、电池柜内侧、信源蓄电池柜左右两侧拼装起来。 2、在电池柜底板上如图放入电池 1、电池 2、电池 3、电池 4，用电池 1 的—连接电池 2 的+，电池 2 的—连接电池 3 的+，电池 3 的—连接电池 4 的+，电池 4 的—用连接 线连接导入第二层。放入电池柜内的隔层板。 3、在电池柜第二层内的隔层板上放入如图电池 5、电池 6、电池 7、电池 8。用第一层 电池 4 的—导上连接第二层电池 5 的+，电池 5 的—连接电池 6 的+，电池 6 的—连 接电池 7 的+，电池 7 的—连接电池 8 的+。留下电池 1 的+和电池 8 的—此时用万 能表测试电池 1 的+和电池 8 的—看是否直流电压是 DC96V 到 DC110V 内属于正常。 可用电池 1 的+和电池 8 的—导线出来连接 UPS 的+ —，连接 UPS + — 时会产生 火花属于正常现象，请勿惊慌！ 4、连接好 UPS 和电池后按住 UPS 主机上的按键 3 秒开机让 UPS 自动检测。在把 UPS 市电输入线插到市电插座上充电，此时可插上负载到 UPS 后面插板进行 UPS 保护 供电。 如 UPS 负载较多 UPS 后面插板不够插可用普通插板从 UPS 后面导出带负载， 但所有负载不能超出 1400W。 连接顺序请按照以上步骤进行，在连接两个电池+ — 时请用绝缘胶布先后包扎好 其它未连接的连接线端子和电池+ —端子，请勿碰到其它+ —端防止电池端打火和触电。
